铸铁平台板刮削工艺及流程图

1.对三个铸铁板的表面进行检查，以确定是否有任何缺陷。斜面以取消毛刺和3号铸铁板。

二、对三块铸铁板进行粗刮，去除被加工的刀痕和锈斑，检查三块铸铁板的初始平面度误差。

3.按照原铸铁板刮削步骤，粗刮三块铸铁板，以满足粗刮精度的要求。

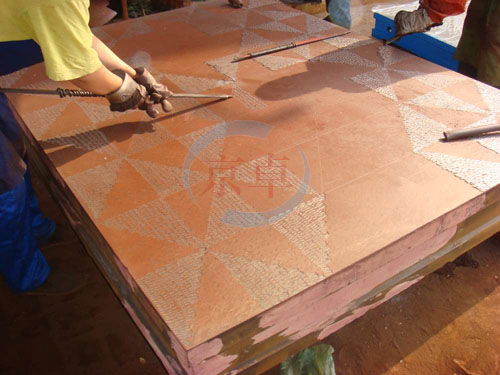

当铸铁板的粗糙刮削面粗糙、加工痕迹深或表面锈蚀严重、工作面不均匀或扭曲、擦伤边缘大于0.005mm时，应首优良行粗刮。粗刮刀的特点是使用手动长刮刀，笔划多(10 mm~15 mm)，刀痕宽(10 Mm)，刮刀痕迹笔直，不成片重复。刮刀后，可涂布稀氧化铁红，用平尺对点进行研究，并根据所示的高点进行刮擦。当工件的表面研究点为每25×25点4×6点，且有一个优良的刮削余量时，即可开始优良刮削。

检验平板细刮就是将粗刮后的高点刮去，其特点是采用短刮法（刀痕宽约6mm，长5mm~10mm），研点分散快。细刮时要朝着确定方向刮，刮完一遍，刮优良遍时要成45度或60度方向交叉刮出网纹。当平均研点每25㎡×25㎡上为10~14点时，即可结束细刮。 在细刮的基础上进行精刮，采用小刮刀或带圆弧的精刮刀，刀痕宽约4mm，平均研点每25㎡×25㎡上应为20~25点，通常用于检验工具、细致导轨和紧密工具接触面的刮削。

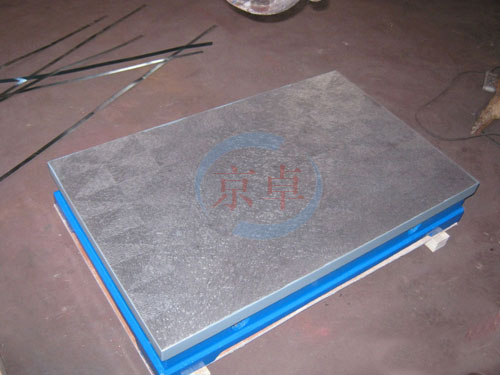

检验平板刮花通常叫做盖面，刮花的作用一是美观，二是有积存润滑油的功能。一般常见的花纹有：斜花纹、燕形花纹和鱼鳞花纹等。另外，还可通过观察原花纹的完整和消失的情况来判断平面工作后的磨损程度。
